椅子结构强度试验机 （电动）

  • 产品型号：
    HD-F743
  • 生产研销：
    广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
  • 产品品牌：
    海达仪器
  • 出货周期：
    7~15天
  • 咨询热线：
    陈经理 13544641555（微信同号）
    • 点击查看价格，咨询在线客服
  • 产品性能介绍
    • Product detail parameters

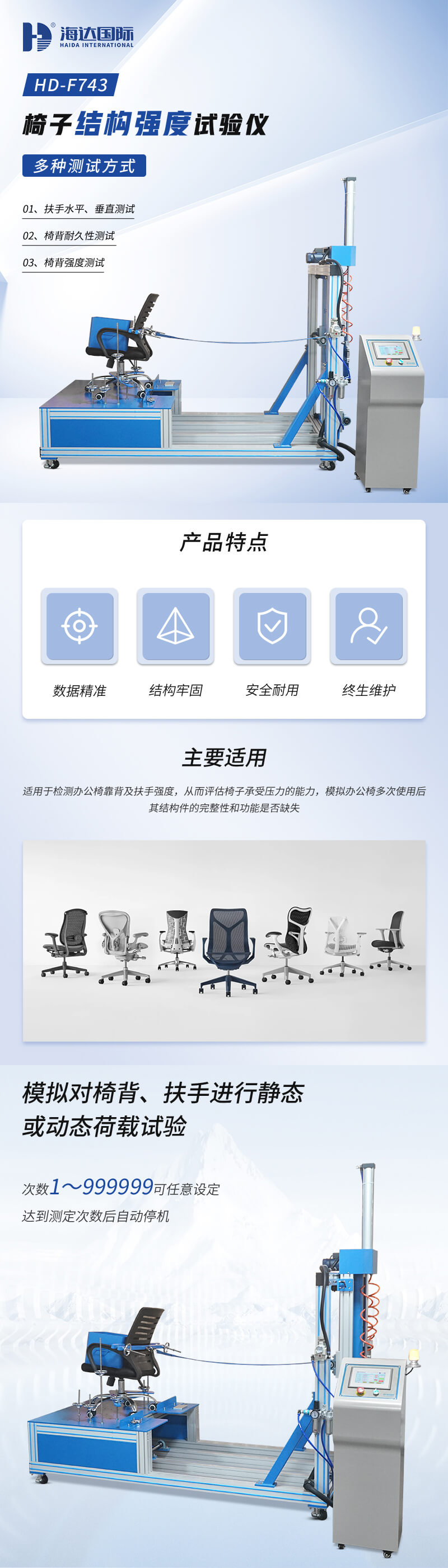

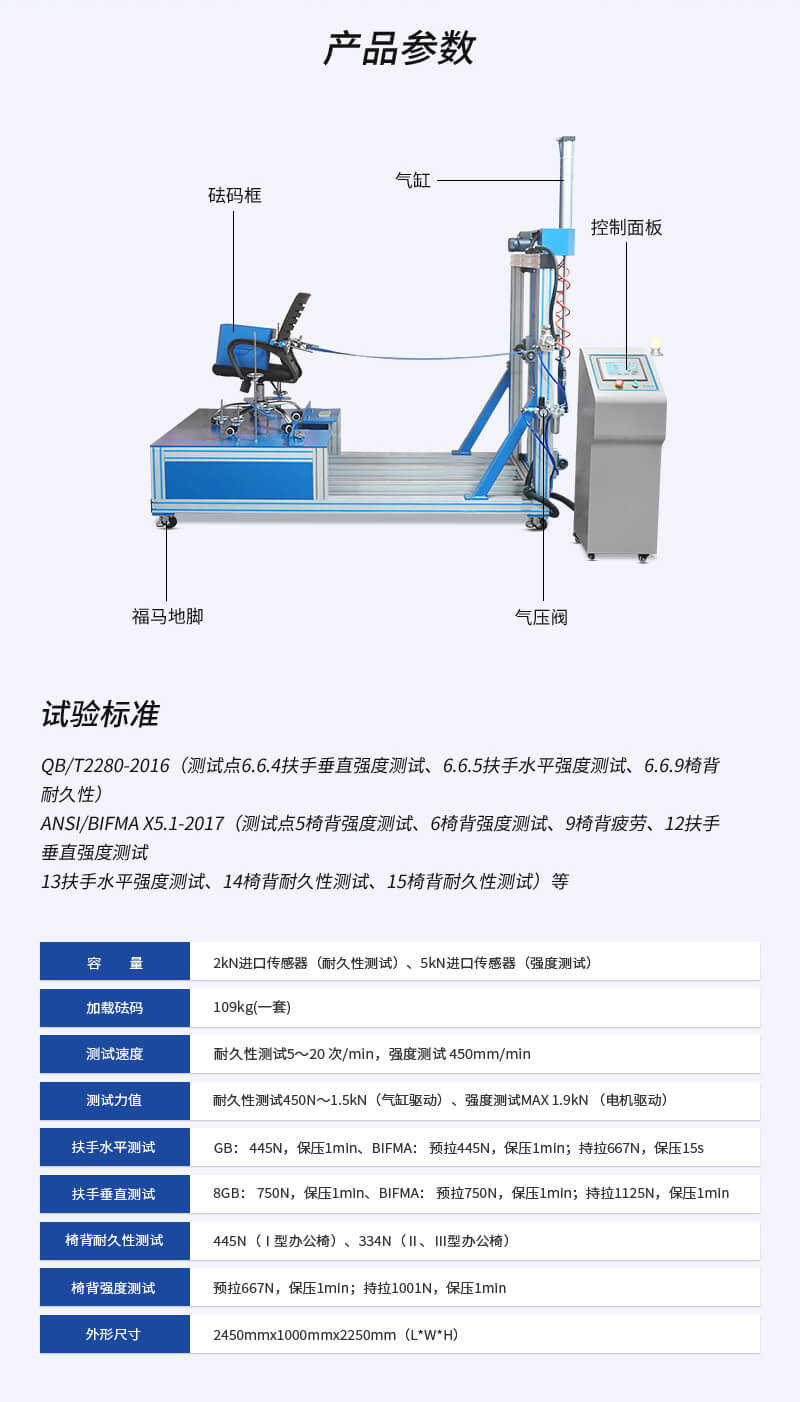

2. HD-F743-办公椅结构强度试验仪_012. HD-F743-办公椅结构强度试验仪_022. HD-F743-办公椅结构强度试验仪_032. HD-F743-办公椅结构强度试验仪_04

一、椅子结构强度试验仪 产品功能

          海达仪器HD-F743椅子结构强度试验仪，适用于检测办公椅靠背及扶手强度，从而评估椅子承受压力的能力，模拟办公椅多次使用后其结构件的完整性和功能是否缺失。



二、椅子结构强度试验仪 主要技术参数

指标

参数

容量

2kN进口传感器（耐久性测试）

5kN进口传感器（强度测试）

加载砝码

109kg(一套)

测试速度

耐久性测试5～20 次/min，强度测试 450mm/min

测试力值

耐久性测试450N～1.5kN（气缸驱动）

强度测试MAX 1.9kN （电机驱动）

扶手水平测试

GB： 445N，保压1min

BIFMA：预拉445N，保压1min；持拉667N，保压15s

扶手垂直测试

GB： 750N，保压1min

BIFMA：预拉750N，保压1min；持拉1125N，保压1min

椅背耐久性测试

445N（Ⅰ型办公椅）

334N（Ⅱ、Ⅲ型办公椅）

椅背强度测试

预拉667N，保压1min；持拉1001N，保压1min

显示方式

触摸屏显示

控制方式

PLC控制

测试次数

1～999999次（任意设定）

电源

1∮ AC 220V

外形尺寸

约2450mmx1000mmx2250mm（L*W*H）

重量

约250kg

气源

≥0.6MPa

整机功率

约200W

主要测试项目

椅背疲劳测试与破坏测试、

椅子扶手水平和垂直方向的疲劳测试与破坏测试



三、椅子结构强度试验仪 操作原理

将办公椅用夹具固定在试验台上，通过传动带模拟实际使用过程中受力特点分别对椅背、扶手进行静态或动态荷载试验。



四、椅子结构强度试验仪 试验标准

QB/T2280-2016（测试点6.6.4扶手垂直强度测试、6.6.5扶手水平强度测试、6.6.9椅背耐久性）

ANSI/BIFMA X5.1-2017（测试点5椅背强度测试、6椅背强度测试、9椅背疲劳、12扶手垂直强度测试、13扶手水平强度测试、14椅背耐久性测试、15椅背耐久性测试）等



五、椅子结构强度试验仪 产品特点

（一）硬件特点

1.海达仪器HD-F743椅子结构强度试验仪整体框架结构采用加厚铝型材材料，结实美观；

2.设备采用力值传感器监测受力情况来防止气缸在运行过程中的过冲、过退现象，避免在调试过程中，因此现象使气缸产生较大的损伤，以致测试结果不准确；

3.试验次数：1～999999可任意设定，达到测定次数后自动停机。

（二）软件特点

1.触摸屏+PLC控制，可设定试验力、试验次数等数据；

2.采用福马地脚支撑，外形美观的同时支撑力度大，具有支撑固定、减震等功能；

3.行程限位保护、漏电保护设计，保证操作安全；

4.仪器断电保护，断电瞬间保存当前测试数据，下次通电使用时，可查看上次测试数据，或继续测试。
