槽纹仪

  • 产品型号：
    HD-A840
  • 生产研销：
    广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
  • 产品品牌：
    海达仪器
  • 出货周期：
    7~15天
  • 咨询热线：
    陈经理 13544641555（微信同号）
    • 点击查看价格，咨询在线客服
  • 产品性能介绍
    • Product detail parameters

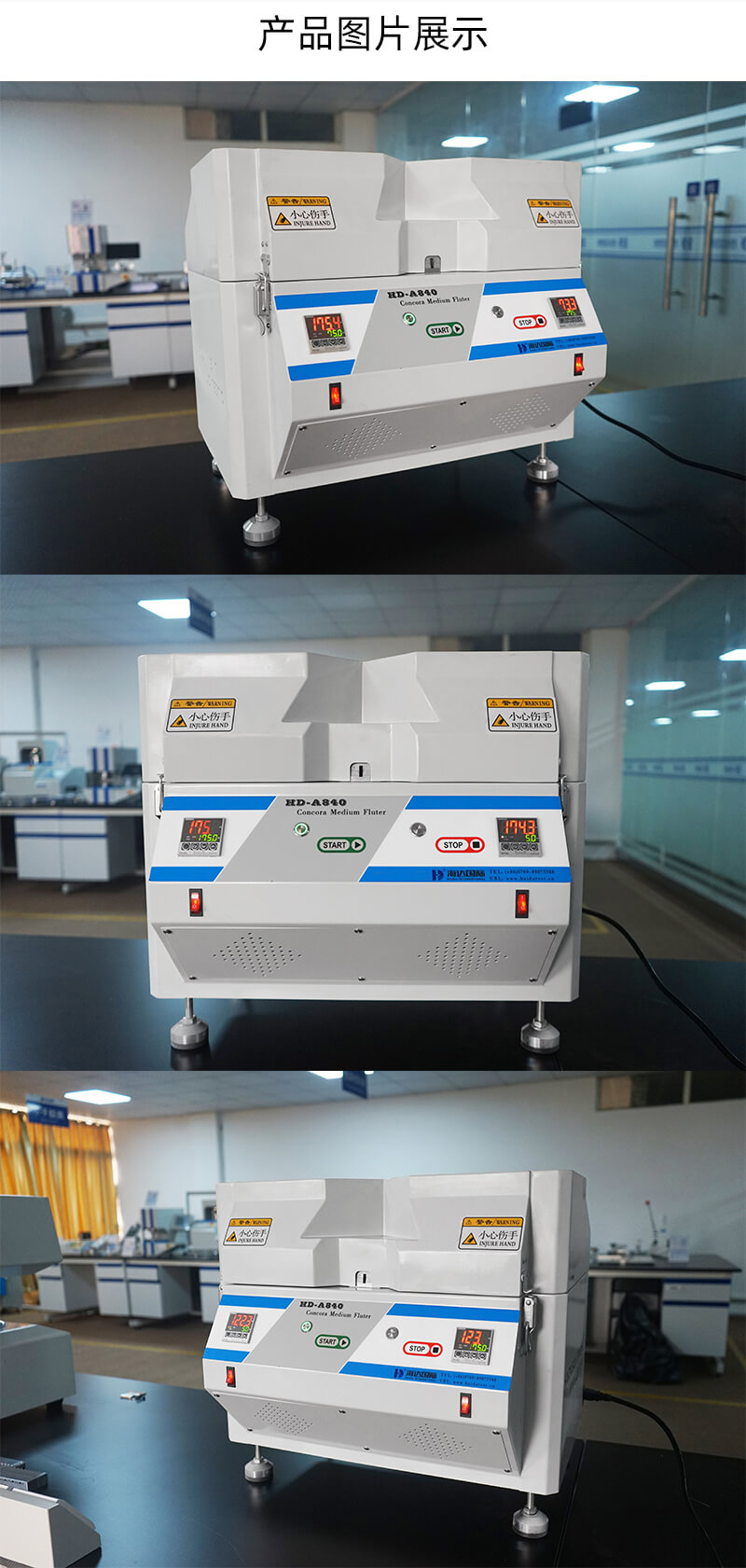

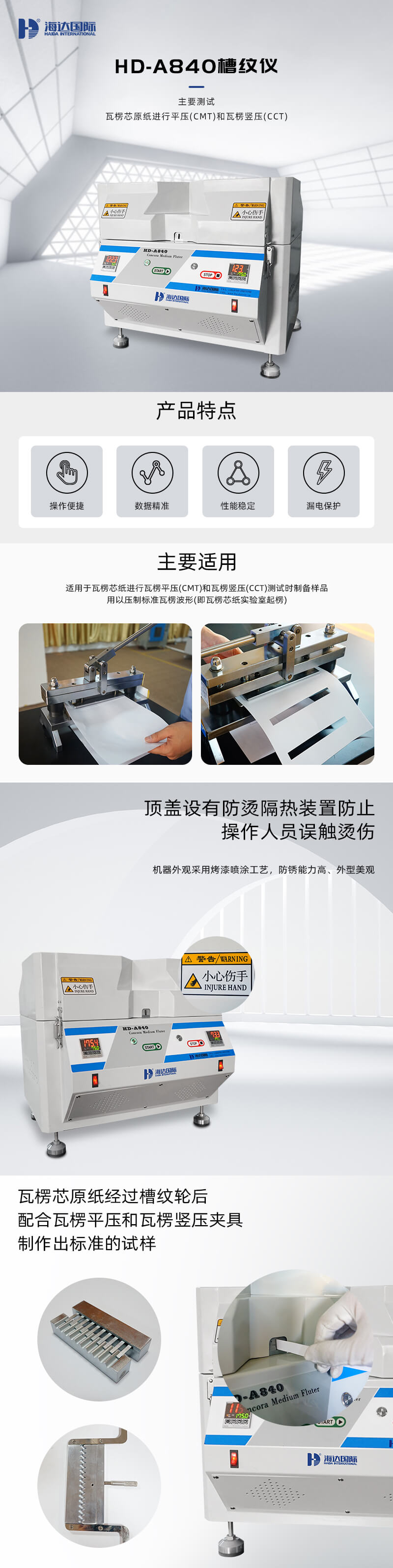

2. HD-A840-槽纹仪详情页_012. HD-A840-槽纹仪详情页_022. HD-A840-槽纹仪详情页_032. HD-A840-槽纹仪详情页_04

一、槽纹仪 产品功能

        海达仪器HD-A840 槽纹仪又叫起楞器，适用于瓦楞芯纸进行瓦楞平压(CMT)和瓦楞竖压(CCT)测试时制备样品，用以压制标准瓦楞波形(即瓦楞芯纸实验室起楞)。瓦楞芯纸起楞后配合压缩试验仪可测定瓦楞芯原纸的平压强度(CMT)和竖压强度(CCT)，属专用、标准的试样制备器具。

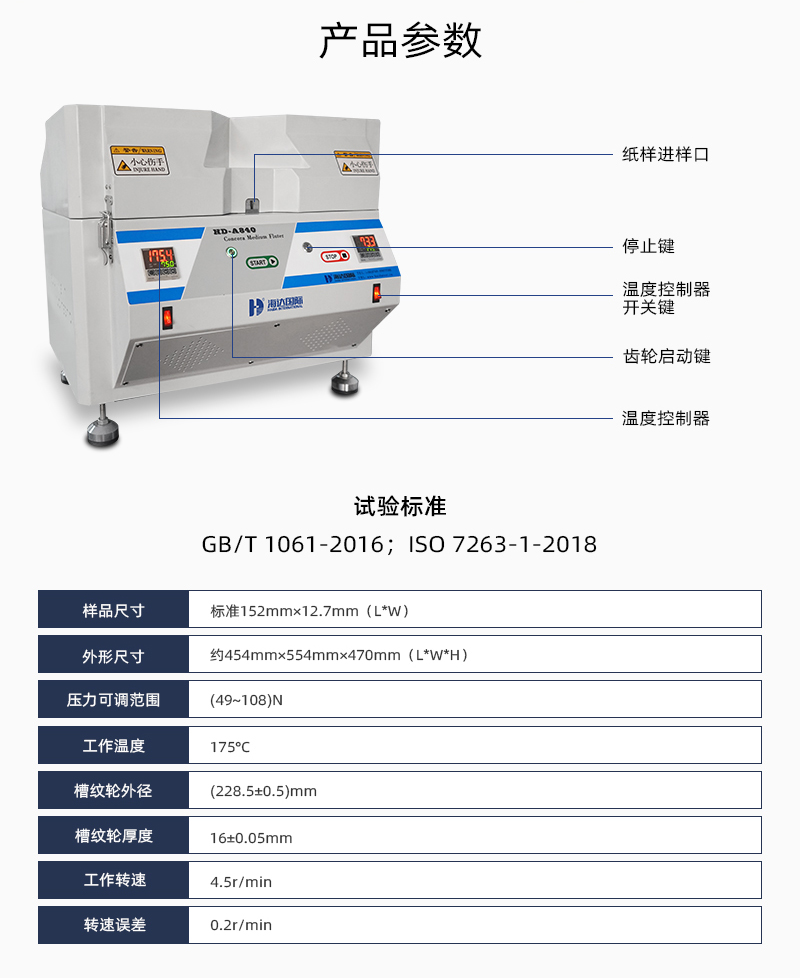

二、槽纹仪 主要技术参数

指标

参数

工作转速

4.5r/min

转速误差

0.2r/min

工作温度可调范围

(室温～200) °C

标准工作温度

175°C

温度显示分辨率

1°C

温度示值误差

±1%

工作压力可调范围

(49~108)N

弹簧张力

100N（可调）

槽纹轮外径

(228.5±0.5)mm

槽纹轮厚度

16±0.05mm

齿数

84个

齿形

A型

上牙半径

(1.5±0.1)mm

下牙半径

(2.0±0.1)mm

牙深

(4.75±0.05)mm

试样

适用于瓦楞芯原纸

测试样品尺寸

标准152mm×12.7mm（L*W）

仪器外形尺寸

约454mm×554mm×470mm（L*W*H）

重   量

约60kg

电   源

1∮ AC220V

整机功率

约1.8kW

主要测试项目

瓦楞芯原纸进行平压(CMT)和瓦楞竖压(CCT)测试时制备样品

三、槽纹仪 操作原理

测试前设定好试验温度，槽纹轮加热到设定温度后启动仪器，沿着试样入口放入瓦楞芯原纸，瓦楞芯原纸经过槽纹轮后压制出标准瓦楞波形，配合瓦楞平压(CMT)和瓦楞竖压(CCT)夹具制作出标准的试样。



四、槽纹仪 试验标准

GB/T 1061-2016；ISO 7263-1-2018



五、槽纹仪 产品特点

（一）硬件特点

1.海达仪器HD-A840 槽纹仪机器外观采用烤漆喷涂工艺，防锈能力高、外型美观；

2.精加工S136槽纹轮，导热性好、精度高、耐磨；

3.仪器响应速度快，转动误差小；

4.槽纹轮与顶盖设有防烫隔热装置，防止操作人员误触烫伤。

（二）软件特点

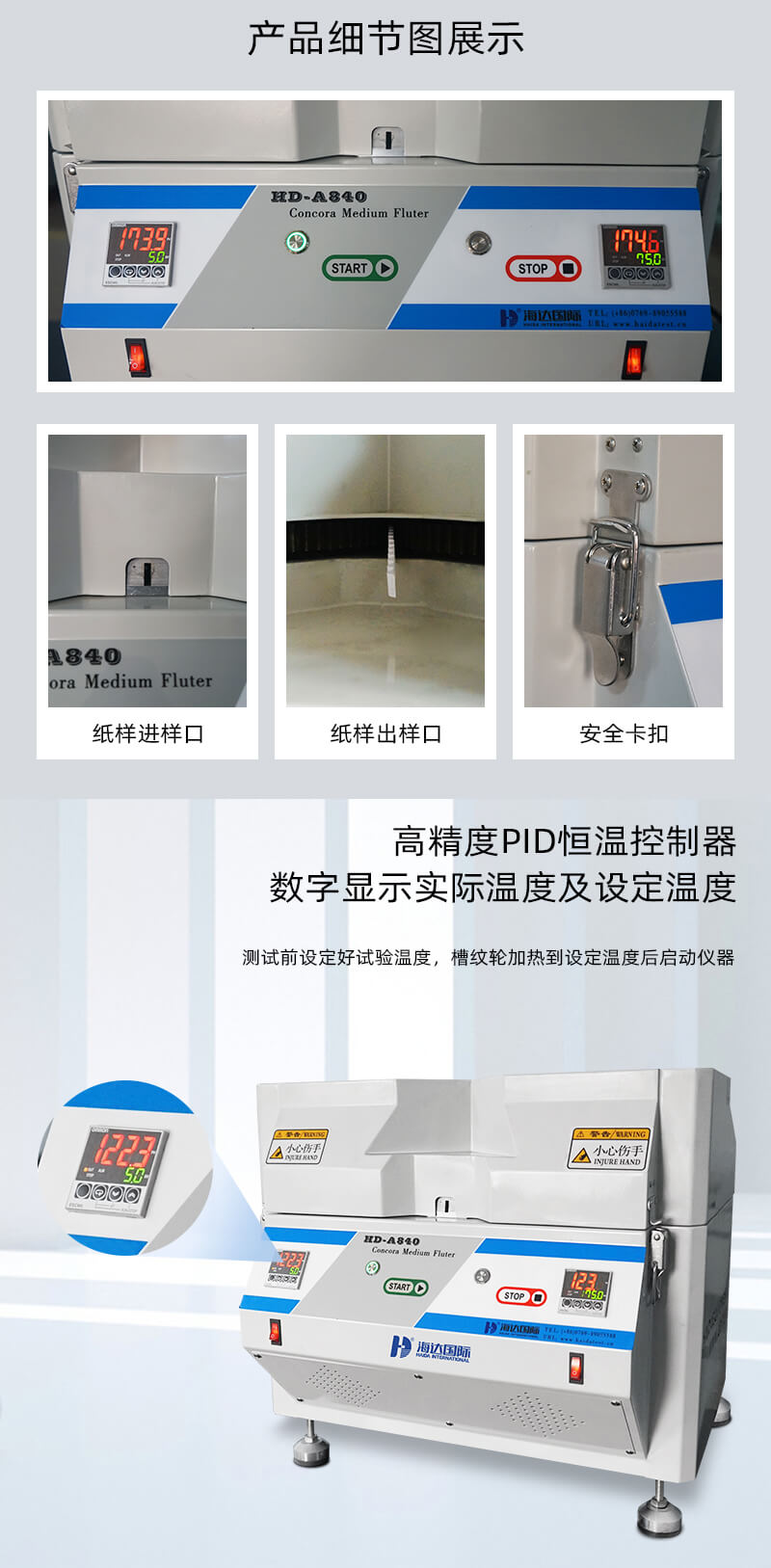

1.采用高精度PID恒温控制器，数字显示实际温度及设定温度，超温安全保护装置；

2.继电器控制系统，操作便捷；

3.漏电保护设计，保证操作安全。
