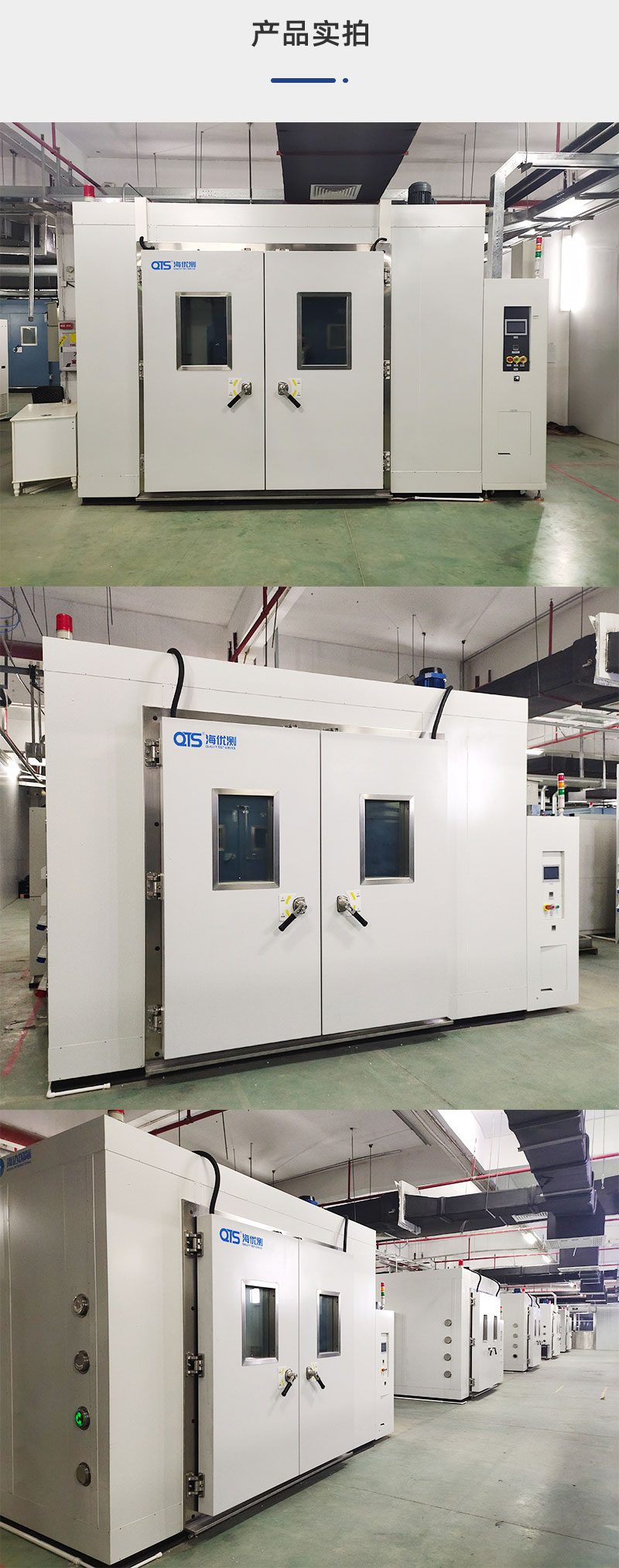

产品名称

步入式恒温恒湿试验房

型号

HD-E705

内尺寸

4m³、8m³、10m³、15m³、20m³、25m³、30m³、40m³（其他尺寸可定制）

温度范围

T:-20、F:-40、S:-70～80℃(三款任选)

试样限制

本试验设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存

供电条件和电源

3￠380VAC±10%,50Hz  三相四线制N +保护接地
电压允许波动范围：10%
频率允许波动范围：（50±0.5）ＨZ
保护地线接地电阻小于4Ω
要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本设备使用

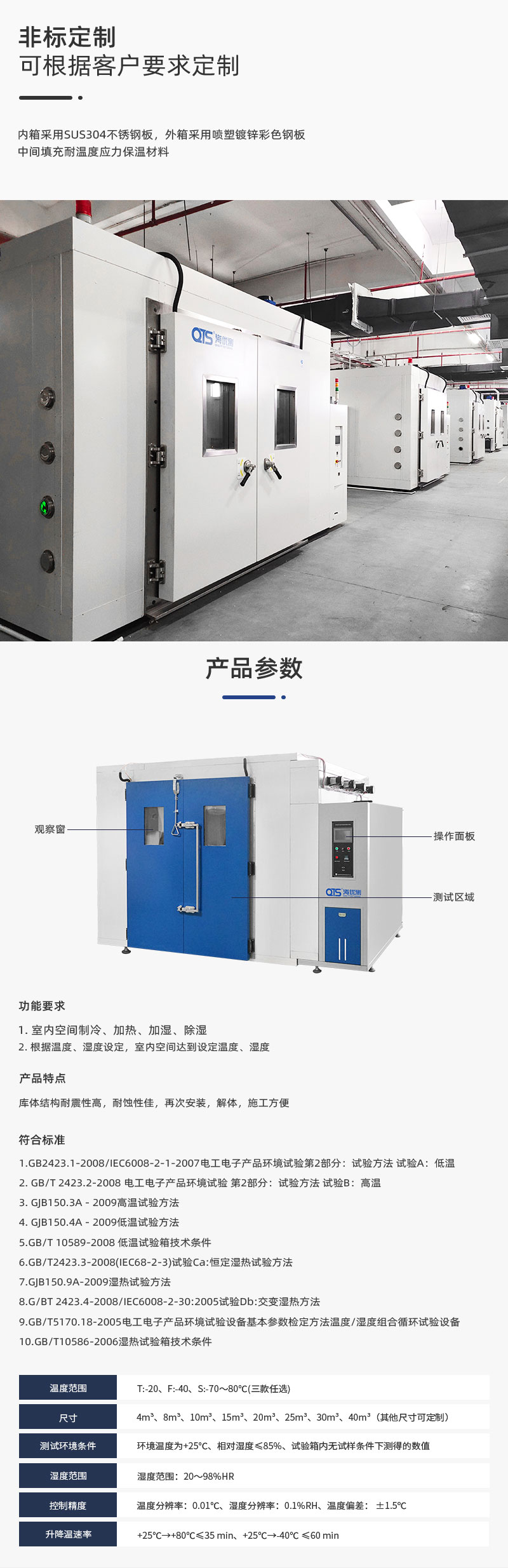

性能指标

功能要求

1.（空气）室内空间制冷、加热、加湿、除湿；
2.根据温度、湿度设定，室内空间达到设定温度、湿度

测试环境条件

环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下测得的数值。

温湿度范围

湿度范围

湿度范围：20～98%HR

控制精度

温度分辨率：0.01℃
湿度分辨率：0.1%RH
温度偏差：±1.5℃
湿度偏差：±2%RH
温度均匀度：≤2℃
湿度均匀度：≤3%RH
温度波动度：±0.5℃
湿度波动度：± 2%RH

升降温速率（空载）

+25℃→+80℃≤35 min
+25℃→-40℃ ≤60 min

注：以上性能指标是在环境温度为+25℃，水温在28度，相对湿度≤85％、无试样条件下测得的数值。

结构特征

箱体

试验室结构

组合拼装板，可拆卸式结构，方便现场安装。

外装材料

彩钢板φ=0.8mm

内装材料

不锈钢板SUS304φ=0.8mm

库体厚度

100mm保温材料为硬质聚氨酯泡沫

底板负重

底板加强，可负重600kg/㎡(均匀分布负重)

门的材质

同库房板

门的厚度

100mm保温材料为硬质聚氨酯泡沫

门

双开门，有效净空尺寸W1500*H2200mm，

门锁

日本门锁，强型门铰链，带防死锁装置

观察窗

2个观察窗：在门上设有2个W300*H450mm的导电膜防爆防雾钢化玻璃观察窗，

测试孔

1个测试孔，尺寸：Φ100mm,位置待客户确定

空气调节通道

内置空气间、循环风道及不锈钢循环风机，通过顶部背叶窗及散流器，风均匀的从顶部吹出，将调和室中调和好的温度散发到测试空间，从而达到均匀的控制温度的目的

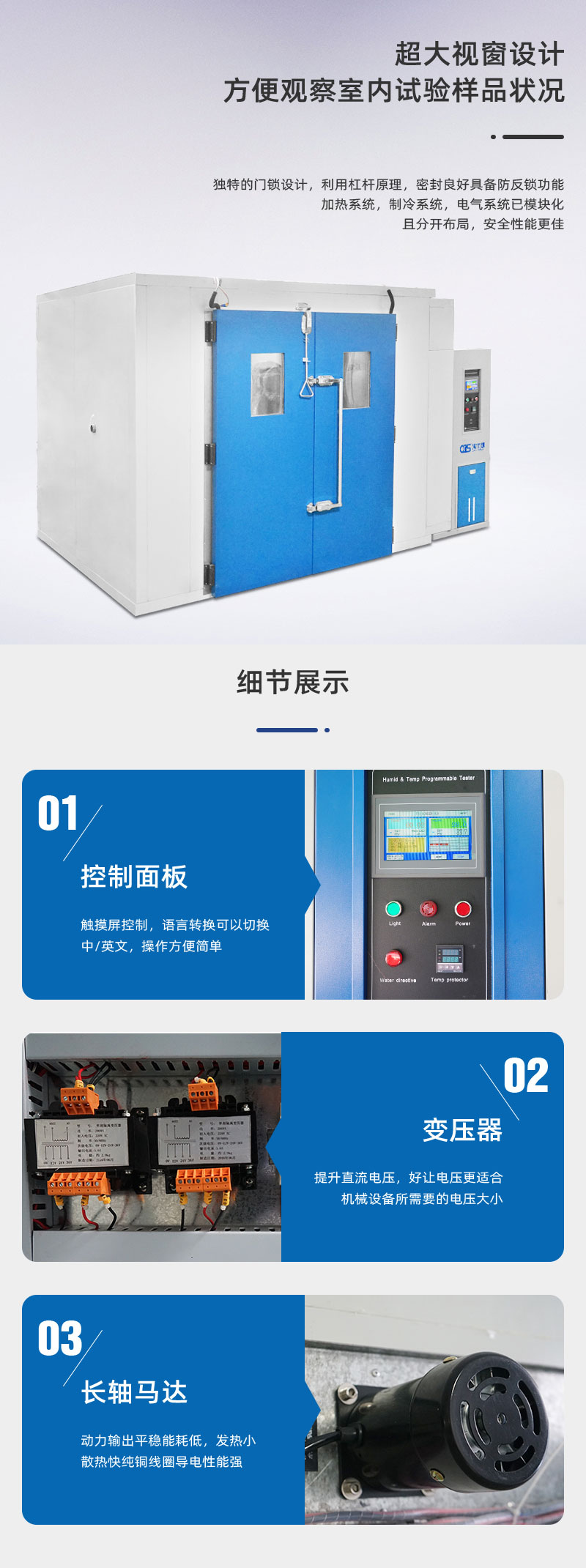

控制面板

韩国进口TEMI2700型液晶触摸式可编程式控制制器
照明灯开关、总电源开关、RS-232通讯界面

机械室

制冷机组、排风机、排水装置、水蒸气出口

配电控制柜

总电源断路器、控制器、配电板、散热风机、超温保护器

加热系统

采用鳞片散热式加热管P.I.D控制加热从而达到温度平衡

冷却系统

热交换器：采用水冷式冷凝器

运输方式

机械室整体运输，库体散件打包运输

电气控制系统

控制器

进口控制器,分别控制温度及湿度
韩国SAMWON，彩色触摸屏控制TEMI2700

画面显示功能

温湿度设定(SV)实际(PV)值直接显示
可显示执行程序号码,段次,剩余时间及循环次数, 运转时间显示
程序编辑以及图形曲线显示
具单独程序编辑画面,每页可输入4个段次温湿度,时间
定点或程序动作状态显示
语言转换可以切换中文/英文
7.5真彩显示屏幕

程序容量及
控制功能

可使用的程序量:最大120组,1个程序可由1~100段次组合而成
可使用的记忆容量:1200 SEGMENTS
可重复执行命令:每一个命令可达999次
程序斜率设定可由时间轴来设定
程序间每段最大可设定99小时99分钟，最小一分钟，可设定联结使用
具有编辑,清除,插入等功能
具4组时间信号输出控制(可控制待测物ON/OFF动作)
具有9组PID参数设定
程序执行中具有跳段,保持功能
荧幕可作背光调整,可设定背光时间
荧幕显示保护功能可做定时或手动关闭设定
程序复制,COPY, 连接功能,编辑实验标题等程序编辑功能
PID自动演算和FUZZY控制功能
具有断电程序记忆,复电后自动启动并接续执行程序功能
具有预约启动及关机功能
具有日期,时间调整功能
按键及画面锁定(LOCK)功能
具有待机看图功能
具有网络连接功能

RS-232
通讯界面

.可连接计算机显示曲线,资料获取
.可做为监控及遥控系统
.可做多台机器同步控制

SD存储卡

用于存储试验资料及试验曲线，标准存储量为2G,可扩充至4G

设定方式

中/英文界面、触摸式输入

运行方式

程序方式/ 定值方式

设定范围

最大温度范围上下限5℃

显示分辨率

温度：0.01℃；湿度：0.1% ;时间： 1min;

断电记忆功能

可设定断电恢复模式为：热起/冷起/停止

预约开机功能

可随意设定开机时间，打开电源后时间到机台自动运行

温度测量体

PT100型铂电阻

曲线记录功能

具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为60天(当采样周期为1.5min时)

软件使用环境

IBM PC兼容机，PⅡ以上CPU，128M以上存储器，简体中文Windows2000或简体中文 WindowsXP作业系统

网络连接

可通过专业软件连接至乙太网，通过网络可以做远端控制及远端协助，也可以通过网络采集试验资料，可同时控制多台机器

设定范围

温度：根据设备的温度工作范围调整(上限+5℃，下限-5℃)

输入

铂电阻/DC 1～5V输入

附属功能
（标准配置）

故障报警及原因、处理提示功能
断电保护功能
上下限温度保护功能

制冷系统

制冷方式

为了保证试验室降温速率和最低温度的要求，本试验室采用一套二元复式制冷系统，复迭式系统包括一个高温级制冷循环和一个低温级制冷循环，热量交换通过蒸发冷凝器实现

制冷压缩机

采用进口低温压缩机

冷凝器

水冷式换热器

蒸发器

翅片管式换热器

蒸发冷凝器

不锈钢钎焊板式换热器

节流装置

热力膨胀阀、毛细管

制冷机控制方式

控制系统的PLC(可编程逻辑控制器)根据试验条件自动调节制冷机的运行工况
压缩机回气冷却回路
能量压力调节阀

制冷剂

采用臭氧耗损指数为0的环保制冷剂R404A+R23

制冷系统特点

全系统管路均作通气加压22kg检漏测试。
 加温、降温系统完全独立。
配有本公司专业技术特点，防高温高压气流同流开冷机损坏系统。
所有冷冻系统动作程序，完全由微电脑控制器控制。
压缩机底部有接水盘，能够将结霜产生的凝露水收集起来。
压缩机自带PTC温度传感器，当压缩机超温时，实现超温保护。
压缩机自带油压保护器，实现压缩机油压保护。
高低压保护装置，在设备工作过程中对制冷剂的压力进行监控，一旦制冷剂压力高于系统的极限压力或低于系统所设定的最低压力，立刻发出报警，并切断电源，直到故障排除。
制冷系统全使用进口品牌配件，质量可靠，保证系统的稳定性。

加湿除湿系统

补水方式

三级过滤器过滤，水泵提升自动供水，循环过滤回收

加湿除湿方式

采用外加湿方式，专门除湿压缩机启动除湿，P.I.D控制加湿量达到所需要的湿度

安全保护系统

项目

说明

制冷系统

压缩机过热、过流、超压保护等

试验箱

极限超温，风机、电机过热继电器

加湿系统

加湿热管干烧、供水异常、排水异常,缺水异常

电源

漏电保护，超载及短路保护

使用条件

由用户保证下列各项条件：

环境条件

设备环境温度应保持5℃～+35℃以内
相对湿度：≤85％

对储存环境的要求

设备环境温度应保持0℃～+45℃以内
当环境温度低于0℃时，（设备长时间停止）应将设备存留的水排放干净，以免管道内的水结冰涨坏管道

安装场地要求

1、请客户确认，安装设备位置所需尺寸
2、试验箱左右及后侧壁板距离墙壁不得小于800mm，正面距离墙壁距不得小于1000mm
3、设备运输时，进入门口或通道、电梯等,是否能进入，以免影响贵司工程进度。

加湿给水

l 水质：自来水，本公司配置三级过滤器。

l 连接管径：4分自来水水管1根。

l 供水压力：0.1～0.4Mpa

气体

无要求
