斜面冲击试验仪

Product detail parameters

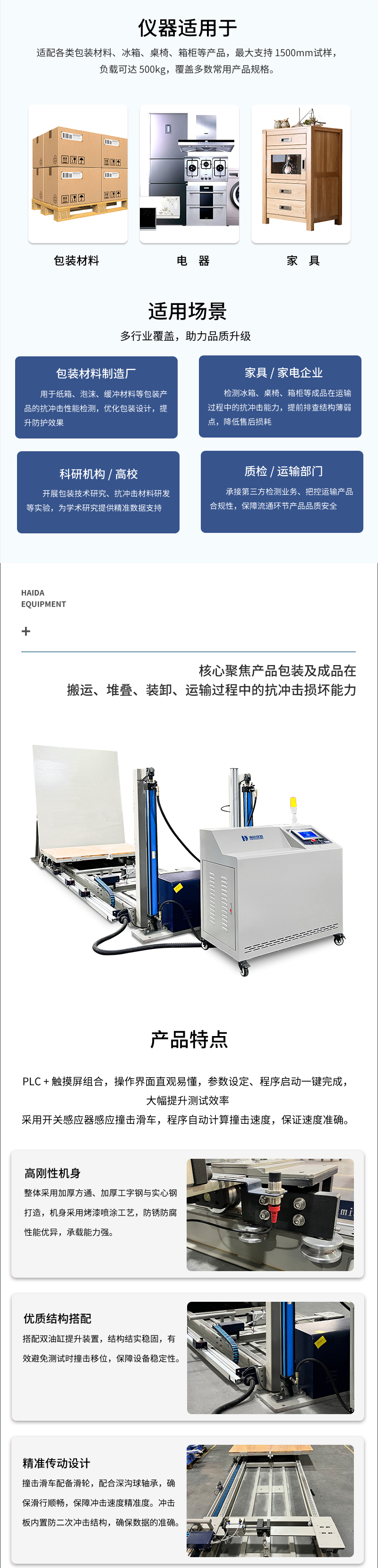

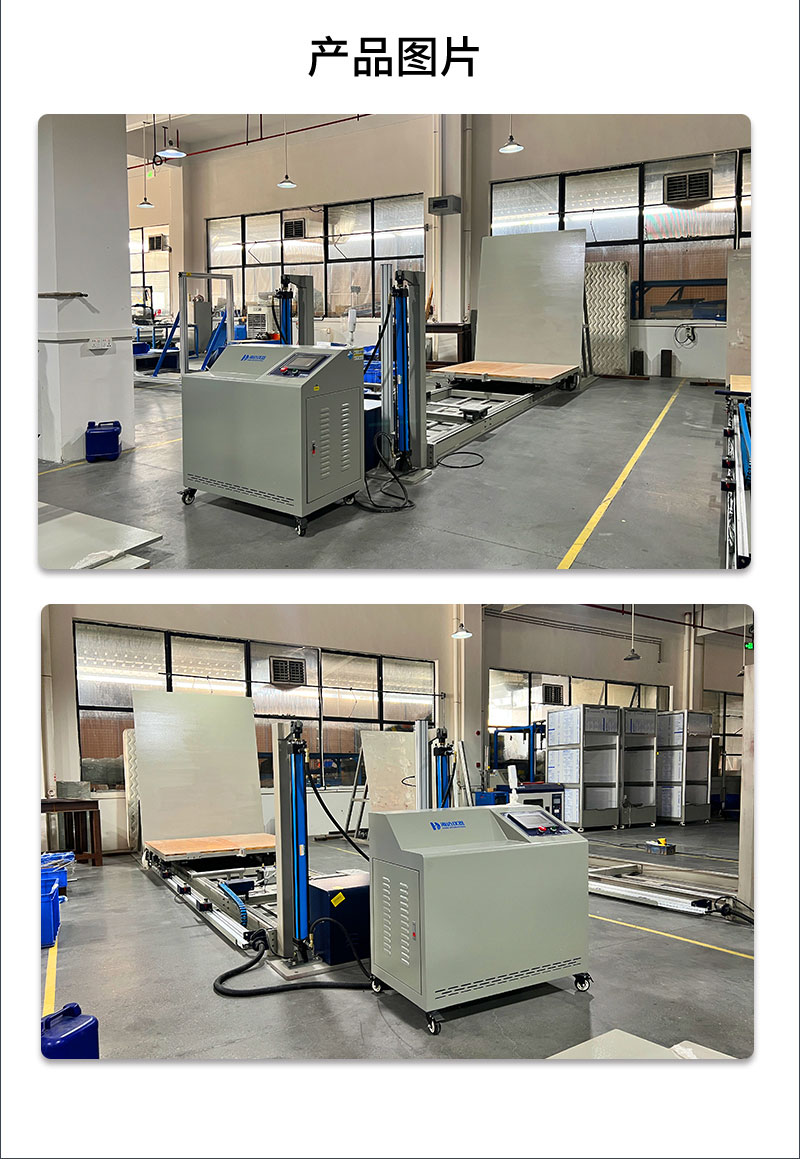

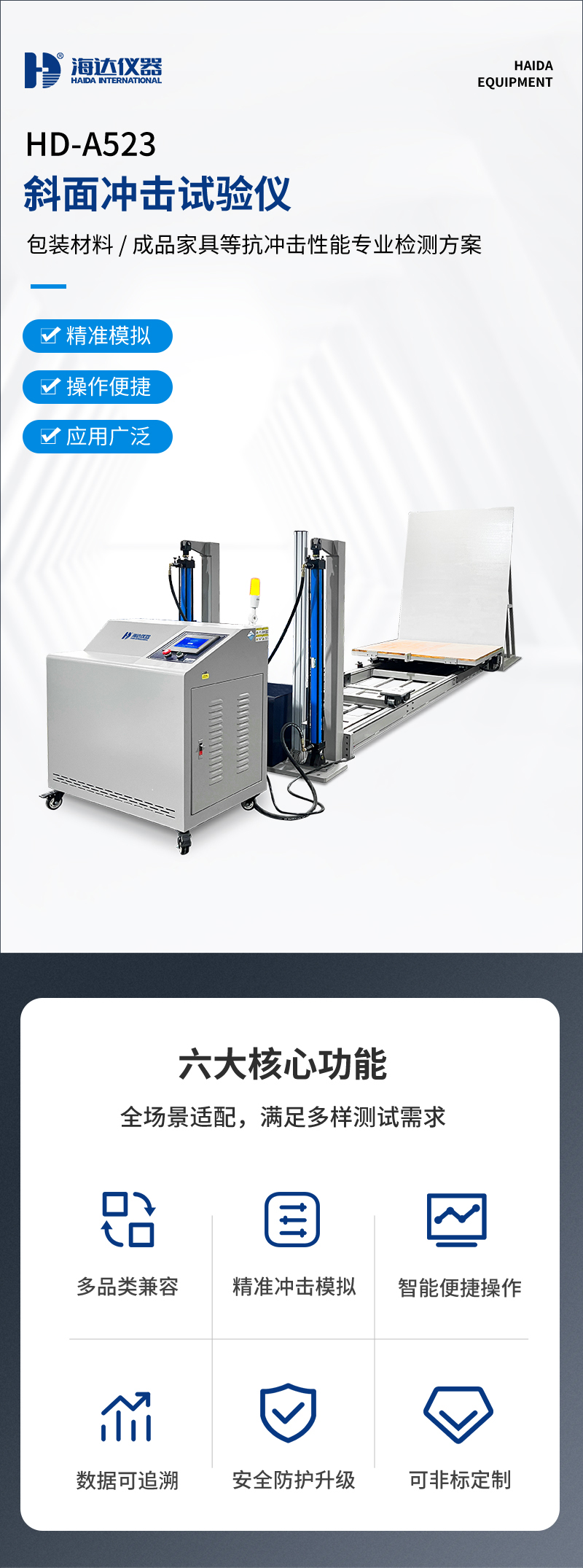

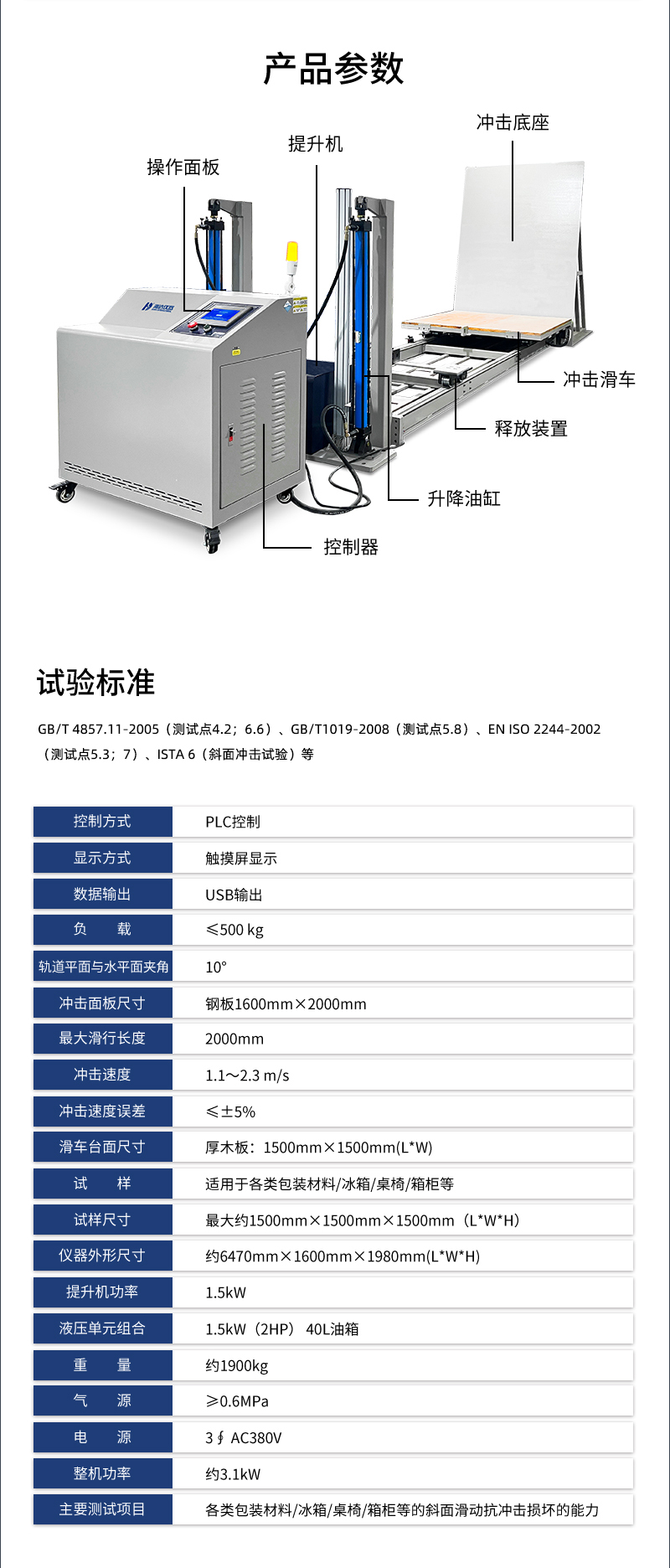

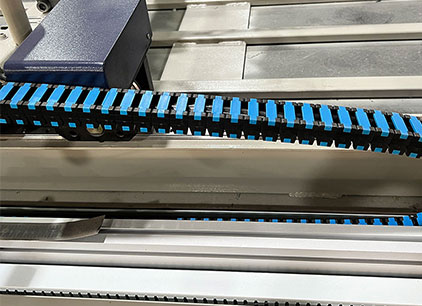

2.HD-A523 斜面冲击试验仪_01 2.HD-A523 斜面冲击试验仪_02 2.HD-A523 斜面冲击试验仪_03 2.HD-A523 斜面冲击试验仪_04

一、HD-A523 斜面冲击试验仪产品功能

海达仪器HD-A523 斜面冲击试验仪，模拟了产品包装在实际环境中抗冲击损坏的能力，如搬运、货架的堆叠、电机的滑动、机车的装卸、产品的运输等，本斜面冲击台也可作为科研机构、大中专院校、包装技术测试中心、包装材料制造厂以及运输部门等机构进行斜面冲击的常用试验设备。

二、HD-A523 斜面冲击试验仪主要技术参数

指标	参数
控制方式	PLC控制
显示方式	触摸屏显示
数据输出	USB输出
负载	≤500 kg
轨道平面与水平面夹角	10°
冲击面板尺寸	钢板1600mm×2000mm
最大滑行长度	2000mm
冲击速度	1.1～2.3 m/s
冲击速度误差	≤±5%
滑车台面尺寸	厚木板：1500mm×1500mm(L*W)
试样	适用于各类包装材料/冰箱/桌椅/箱柜等
试样尺寸	最大约1500mm×1500mm×1500mm（LWH）
仪器外形尺寸	约6470mm×1600mm×1980mm(LWH)
提升机功率	1.5kW
液压单元组合	1.5kW（2HP） 40L油箱
重量	约1900kg
气源	≥0.6MPa
电源	3∮ AC380V
整机功率	约3.1kW
主要测试项目	各类包装材料/冰箱/桌椅/箱柜等的斜面滑动抗冲击损坏的能力

三、HD-A523 斜面冲击试验仪操作原理

海达仪器测D-A523 斜面冲击试验仪，试时把样品放置在撞击滑车上，操作面板控制释放装置，使撞击滑车以拟定的速度带动样品撞击在撞击板上，根据得出的数据可直观的表现出产品是否符合标准。

四、HD-A523 斜面冲击试验仪试验标准

GB/T 4857.11-2005（测试点4.2；6.6）、GB/T1019-2008（测试点5.8）、EN ISO 2244-2002（测试点5.3；7）、ISTA 6（斜面冲击试验）等

五、HD-A523 斜面冲击试验仪产品特点

（一）硬件特点

1.整体采用加厚方通、加厚工字钢和实心钢组成，避免测试产生撞击移位，保证机器的稳定性；

2.机器外观采用烤漆喷涂工艺，防锈能力高、外型美观；

3.轨道与撞击滑车负重强，最高可达500kg；

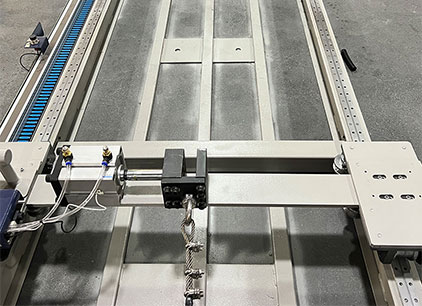

4.双油缸提升装置，结构更加结实稳固；

5.撞击滑车配滑轮，滑动摩擦小，保证数据的准确性；

6.测试平台冲击到撞击板后，冲击板上有防二次冲击撞击，保证数据的准确性。

（二）软件特点

1.采用触摸屏PLC程序控制，操作便捷；

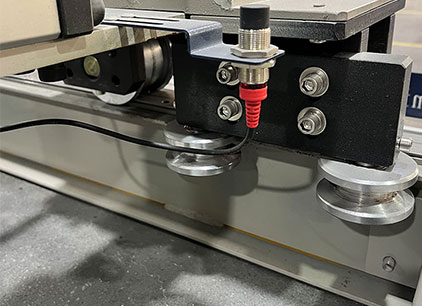

2.采用开关感应器感应撞击滑车，程序自动计算撞击速度，保证速度准确；

3.异常故障报警提示，保证设备的操作安全。

六、HD-A523 斜面冲击试验仪产品出厂配置

七、HD-A523 斜面冲击试验仪产品配件清单
