一、椅子跌落冲击试验机简介

1、冲击试验机是一项综合性能测试项目，评估椅面在垂直力作用下的承受能力。

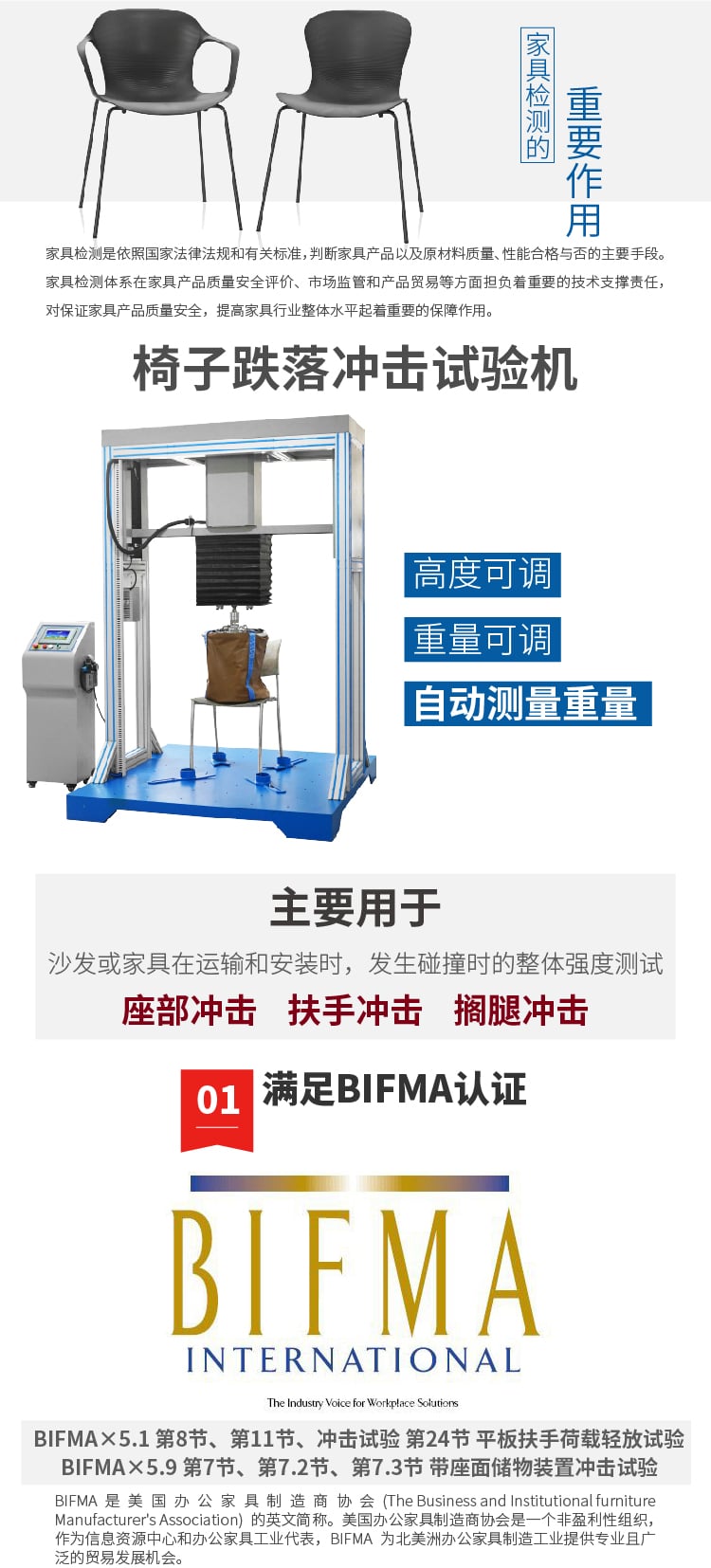

二、椅子跌落冲击试验机满足标准

Bifma×5.1 第8节、第11节、冲击试验 第24节 平板扶手荷载轻放试验

Bifma×5.9 第7节、第7.2节、第7.3节 带座面储物装置冲击试验

三、椅子跌落冲击试验机标准配件

l 136kg 冲击包（Bifma× 5.1，第8节保障性测试用）

l 57kg 冲击包（Bifma× 5.1，第11.3节保障性测试用）

l 102KG冲击包（Bifma X5.1，第8节保障性测试用）

l 钢珠           136KG

l 吸盘        5个

l 钢珠袋直径406mm    1个

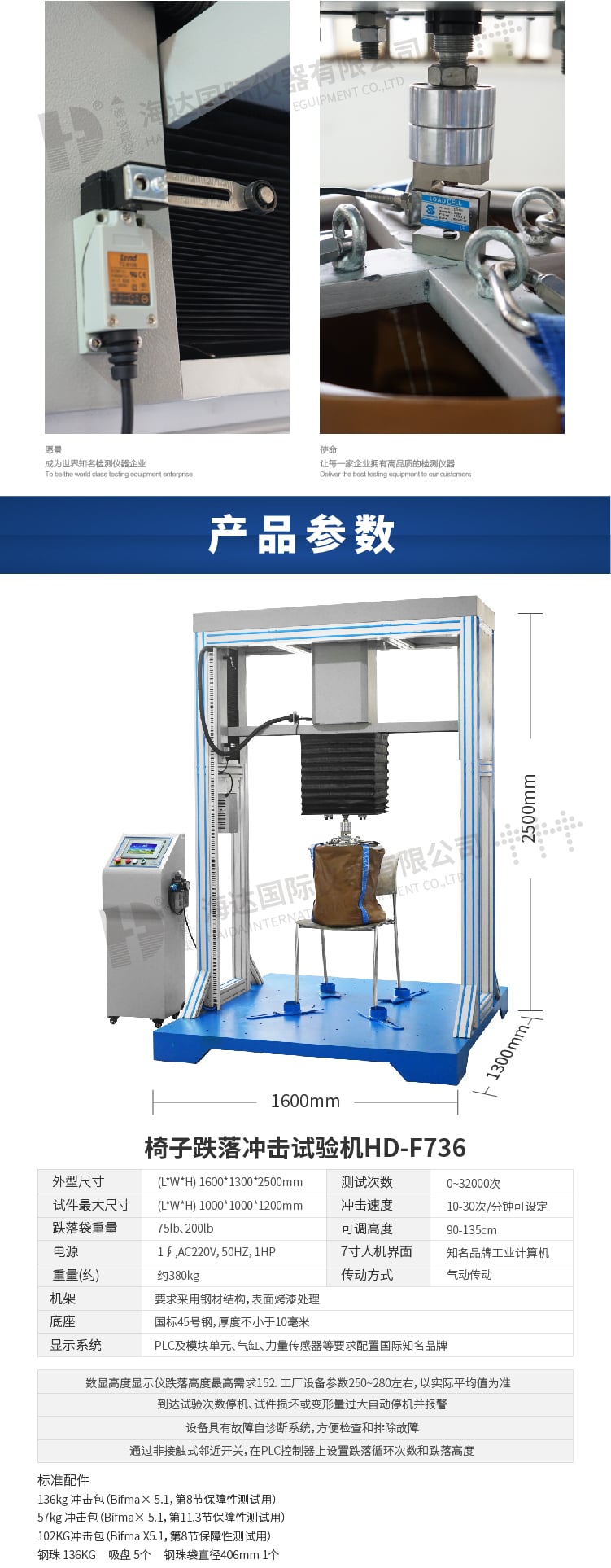

四、椅子跌落冲击试验机技术参数

一、设备主要组成：

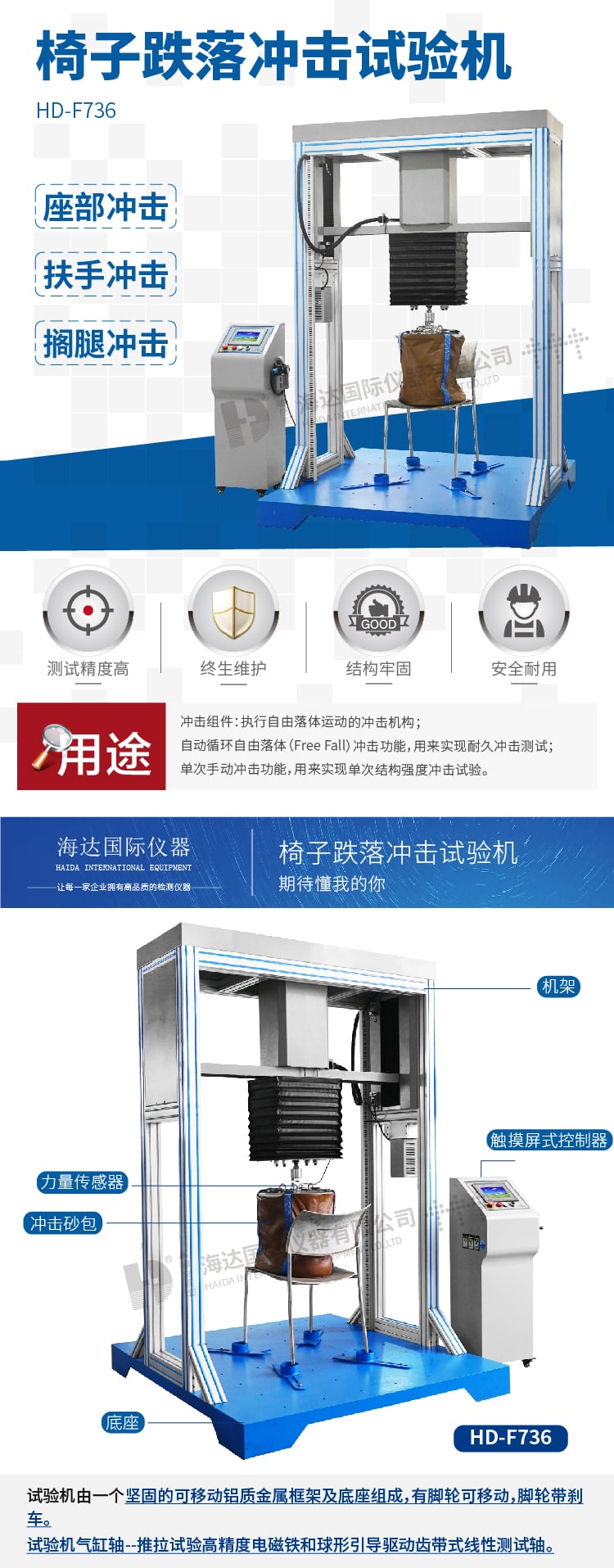

1.试验机由一个坚固的可移动铝质金属框架及底座组成，有脚轮可移动，脚轮带刹车。试验机气缸轴-推拉试验高精度电磁铁和球形引导驱动齿带式线性测试轴。位移范围：300mm；释放装置系统 1个。

2.配置要求：

①机架：要求采用钢材结构，表面烤漆处理。

②底座：国标45号钢，厚度不小于10毫米

③PLC及模块单元、气缸、力量传感器等要求配置国际知名品牌；

④显示系统：知名品牌工业计算机；7寸人机界面：国际知名品牌；

3、测试快速更换砂袋 3套。

五、椅子跌落冲击试验机技术指标要求

1、冲击砂包：直径406mm,重57KG沙包。

2、静压模块：直径406mm重102kg沙包。

3、强度冲击：直径406MM重136KG沙包

4、冲击速度：10-30次/分钟可设定。

5、跌落物由电磁系统弹射出来。

6、通过非接触式邻近开关，在PLC控制器上设置跌落循环次数和跌落高度。

7、可调高度：90-135cm。

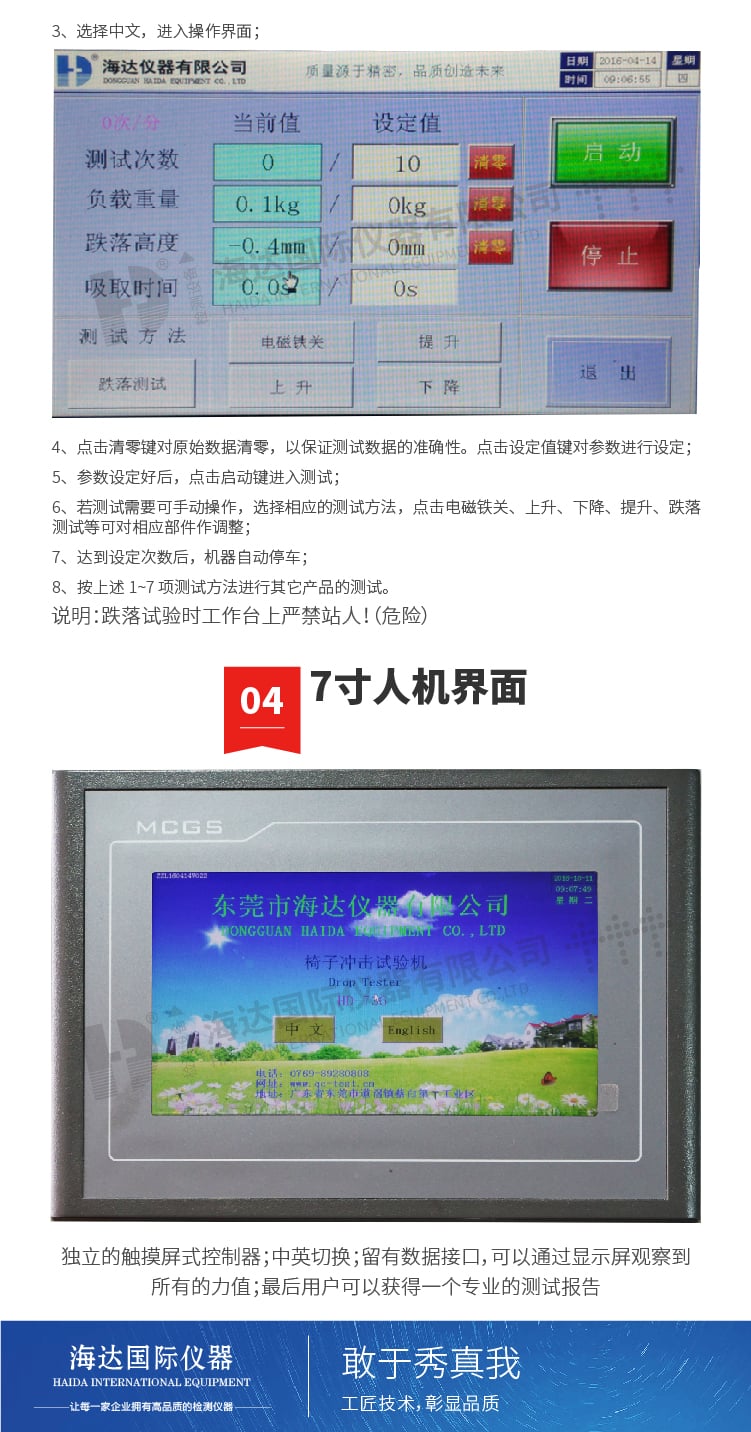

8、独立的触摸屏式控制器；留有数据接口，可以通过显示屏观察到所有的力值；最后用户可以获得一个专业的测试报告。

9、具有停／断电记忆及断点检出停机功能。

10、停机方式： 到达试验次数停机、试件损坏或变形量过大自动停机并报警。

11、设备具有故障自诊断系统；方便检查和排除故障。

11、电源：220VAC 5A、50HZ。
