发动机连杆耐久性振动测试：电磁振动试验台模拟复杂路况的解决方案

点击：32　添加时间：2026-08-20 09:44:48　信息来源：

一、测试背景与标准依据

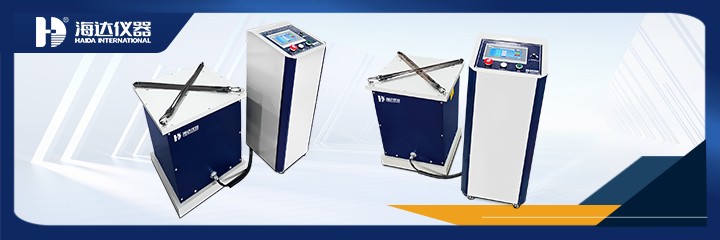

汽车发动机连杆在运行中承受交变载荷与路面随机振动，需验证其结构疲劳寿命。本方案依据 ISO 16750-3（道路车辆电气电子设备振动标准）和 GB/T 2423.10（电工电子产品振动试验规范）执行。采用电磁振动试验台厂家广东海达仪器有限公司生产的六度空间振动系统，复现发动机怠速、加速及颠簸工况下的多维振动环境。

新闻长图

二、试验参数与流程

样品安装：将连杆通过专用夹具刚性固定在台面上，确保振动传递不失真。

第一步：共振搜索。频率范围10~500Hz，对数扫频，扫频速率1 oct/min，定位样品固有频率点。经测试，样品在 218Hz 处出现明显共振峰值。

第二步：随机振动耐久。依据ISO 16750-3的Road谱，在X/Y/Z三轴向分别施加载荷，每轴向持续21小时，总时长63小时。加速度上限20g，振幅0~5mm可调。

第三步：定频驻留。在共振频率218Hz处驻留振动2小时，考核结构疲劳强度。

三、试验数据记录

试验过程中，系统每3小时记录一次关键监测点的加速度响应与位移偏移量，具体数据如下：

表1：X轴向随机振动关键监测数据（部分）

监测时间(h)

目标加速度(g)

监测点响应加速度(g)

响应/目标比值

台面位移偏移(mm)

连杆表面温度(℃)

3

4.2

4.18

0.995

±0.02

42.3

6

4.2

4.35

1.036

±0.03

44.1

9

4.2

4.09

0.974

±0.02

43.5

12

4.2

4.26

1.014

±0.04

45.2

15

4.2

4.13

0.983

±0.03

46.8

18

4.2

4.42

1.052

±0.05

47.5

21

4.2

4.21

1.002

±0.02

46.1

表2：共振点定频驻留试验数据（218Hz，2小时）

监测时间(min)

目标加速度(g)

监测点响应加速度(g)

响应/目标比值

台面位移偏移(mm)

连杆表面温度(℃)

振动加速度总均方根值(g)

30

5.0

5.12

1.024

±0.06

48.2

5.08

60

5.0

5.24

1.048

±0.07

49.5

5.15

90

5.0

4.96

0.992

±0.05

50.1

5.02

120

5.0

5.31

1.062

±0.08

51.3

5.21

四、结果判定与结论

试验后通过探伤检测连杆表面裂纹，对比振动前后尺寸公差变化。合格标准：无可见裂纹、固有频率漂移≤5%。经检测，连杆固有频率从218Hz漂移至222Hz，漂移率1.8%，远优于合格标准。系统自动生成包含时间、频率、加速度曲线的完整测试报告，数据可溯源。

作为专业的电磁振动试验台厂家，广东海达仪器有限公司可针对不同排量发动机定制夹具与载荷谱。如需批量产线的快速检测方案，广东海达仪器有限公司亦提供配套工装设计与标准作业程序（SOP）指导。选择有汽车行业测试经验的电磁振动试验台厂家，是保障发动机核心部件可靠性的关键环节。
