新能源电池包振动耐久性测试：电磁振动试验台依据UN38.3标准的解决方案

点击：7　添加时间：2026-08-24 09:44:43　信息来源：

一、测试背景与标准依据

新能源电池包（PACK）在运输和车辆使用中可能遭受复杂振动环境，若内部结构失效，可能导致短路、起火等严重安·全事故。UN38.3是锂电池航空运输的强制性认证要求，其中T.3振动试验专门模拟运输过程中的振动应力。本方案严格按照UN38.3第5版（《联合国危险物品运输试验和标准手册》第3部分38.3条款）执行，采用电磁振动试验台厂家广东海达仪器有限公司的专业设备，确保测试结果符合出口认证要求。



二、试验参数与流程

1. 样品安装

将电池包（PACK）通过专用夹具刚性固定在振动台面上，确保振动传递不失真。

2. 振动波形与参数

波形：正弦波（对数扫频）
频率范围：7Hz → 18Hz → 50Hz → 200Hz（往复扫频）
扫频条件：

7Hz~18Hz：保持zui大加速度 1gn

18Hz~50Hz：保持振幅 0.8mm（总偏移1.6mm）

50Hz~200Hz：保持zui大加速度 8gn

方向与时长：沿X、Y、Z三个互相垂直的方向各振动12次，每个方向3小时，总计9小时



三、试验数据记录

表1：各轴向振动参数明细

振动方向

扫频循环数

单方向时长(h)

频率范围(Hz)

zui大加速度(gn)

zui大振幅(mm)

X轴（水平纵向）

12

3

7~200~7

8

0.8

Y轴（水平横向）

12

3

7~200~7

8

0.8

Z轴（垂直方向）

12

3

7~200~7

8

0.8

表2：单次扫频（15分钟）各频段参数分解

频段

时间分配(min)

控制方式

参数值

变化趋势

7Hz → 18Hz

约3

定加速度

1gn

对数上升

18Hz → 50Hz

约6

定振幅

0.8mm（偏移1.6mm）

加速度从1gn升至8gn

50Hz → 200Hz

约6

定加速度

8gn

对数上升

表3：试验前后关键性能数据对比

检测项目

试验前

试验后

判定标准（UN38.3要求）

结果

开路电压(V)

72.5

72.3

≥90%试验前电压（≥65.25V）

✅ 合格

外观状态

完好

无漏液、无排气、无解体、无破裂

无漏液/排气/解体/破裂/着火

✅ 合格

内部连接阻抗(mΩ)

0.85

0.89

阻抗变化≤10%

✅ 合格

绝缘电阻(MΩ)

520

508

≥500MΩ

✅ 合格



四、结果判定

试验后样品无漏液、无排气、无解体、无破裂、无着火现象，开路电压衰减率仅0.28%，远优于UN38.3规定的90%阈值，判定为合格，满足航空运输出口认证要求。

作为专业的电磁振动试验台厂家，广东海达仪器有限公司可依据UN38.3、GB 38031等标准提供全套振动测试方案与报告服务。选择具备电池行业测试经验的电磁振动试验台厂家，能有效降低认证周期与整改成本；广东海达仪器有限公司已为多家新能源企业提供从夹具设计到报告出具的一站式服务，助力产品合规出海。

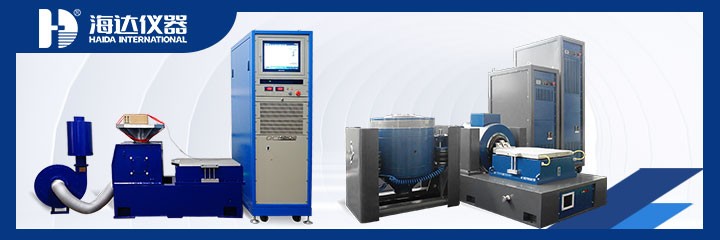

高频振动台
