手机定向跌落试验仪

  • 产品型号：
    HD-K918
  • 生产研销：
    广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
  • 产品品牌：
    海达仪器
  • 出货周期：
    7~15天
  • 咨询热线：
    陈经理 13544641555（微信同号）
    • 点击查看价格，咨询在线客服
  • 产品性能介绍
    • Product detail parameters

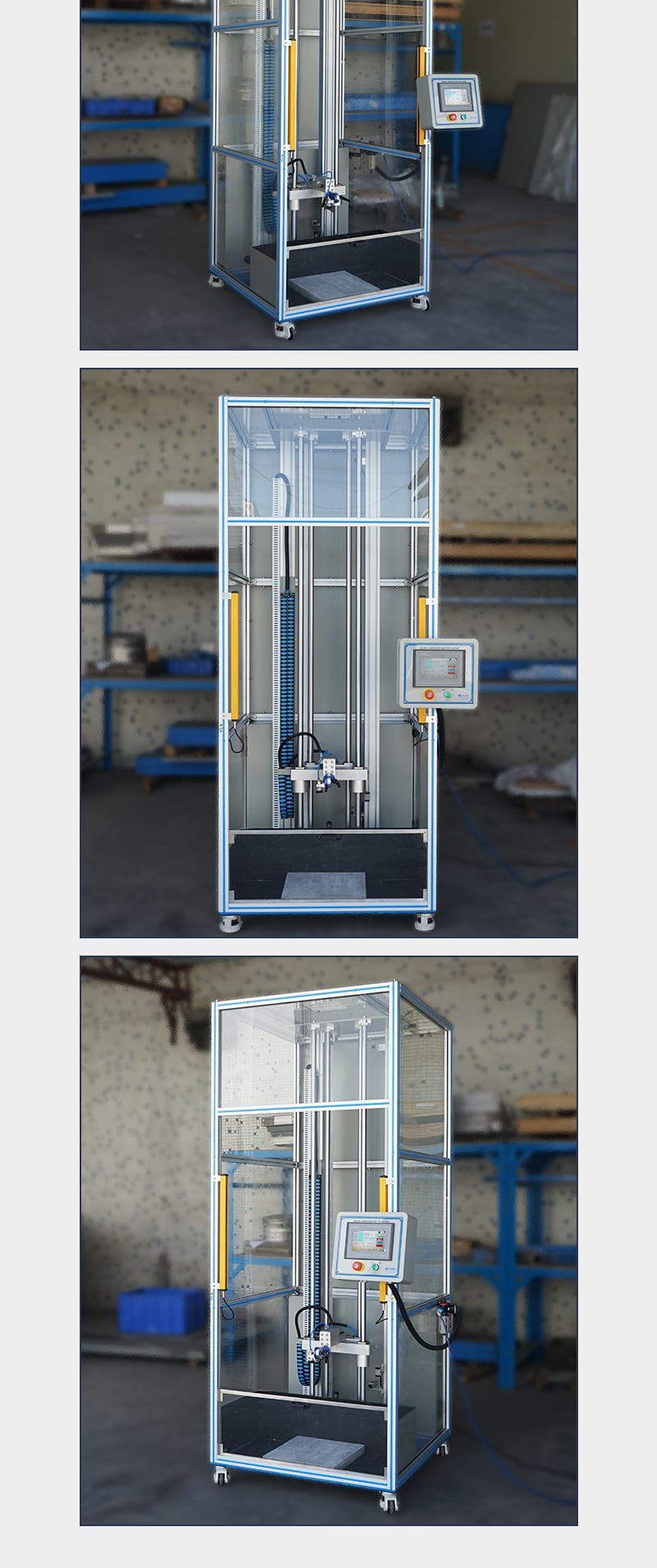

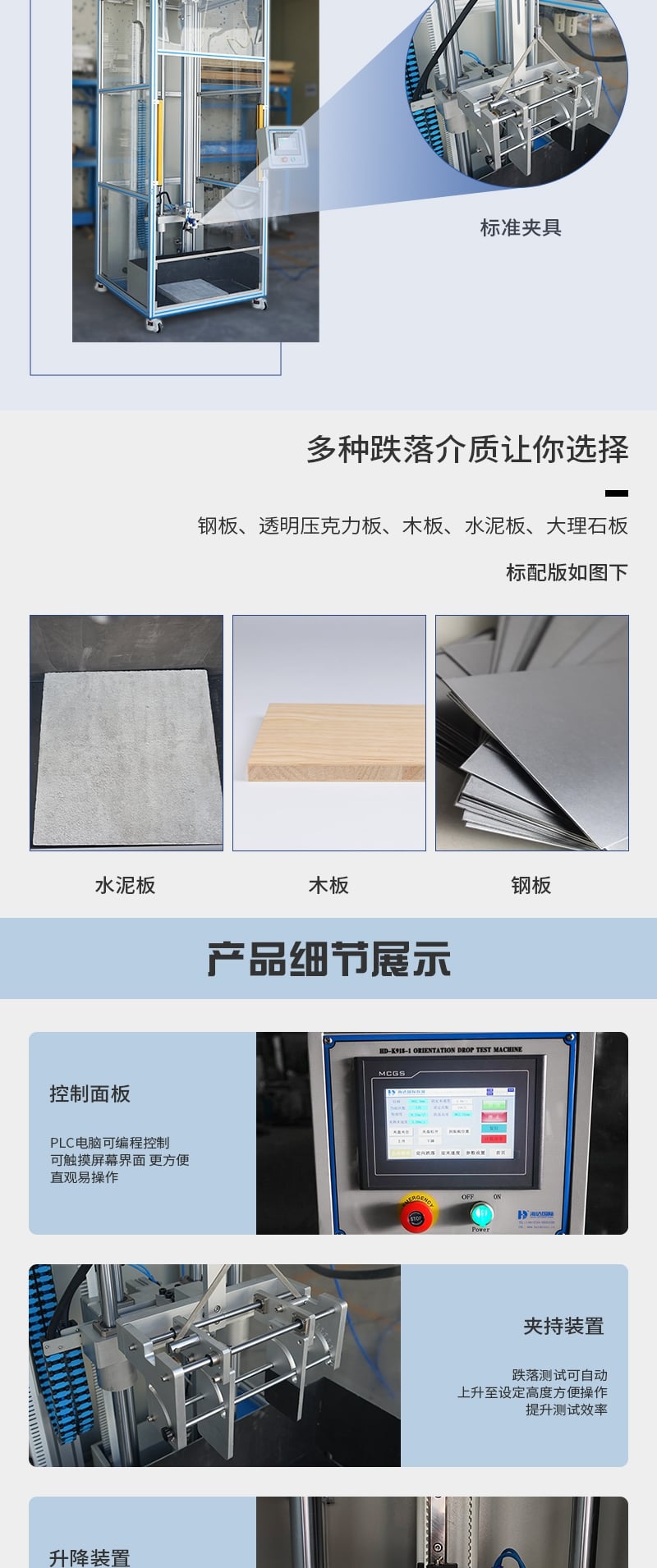

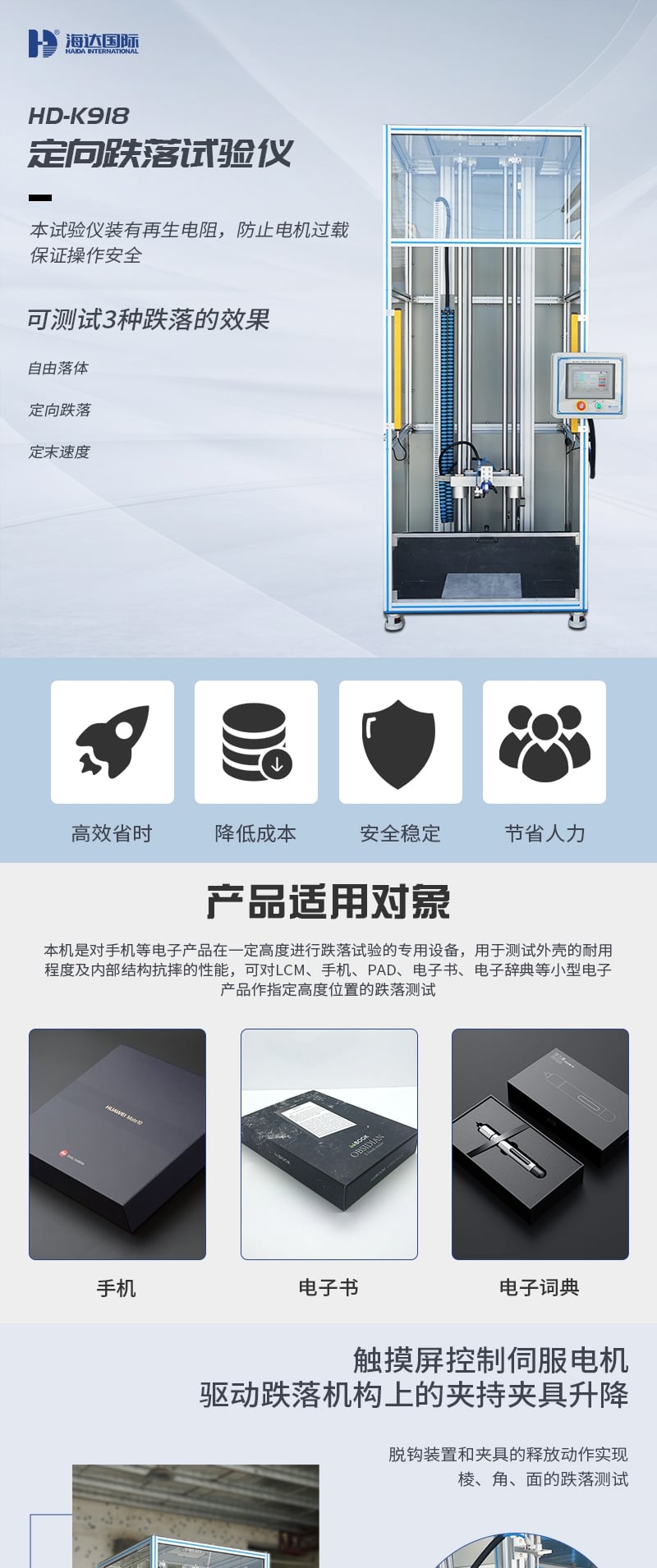

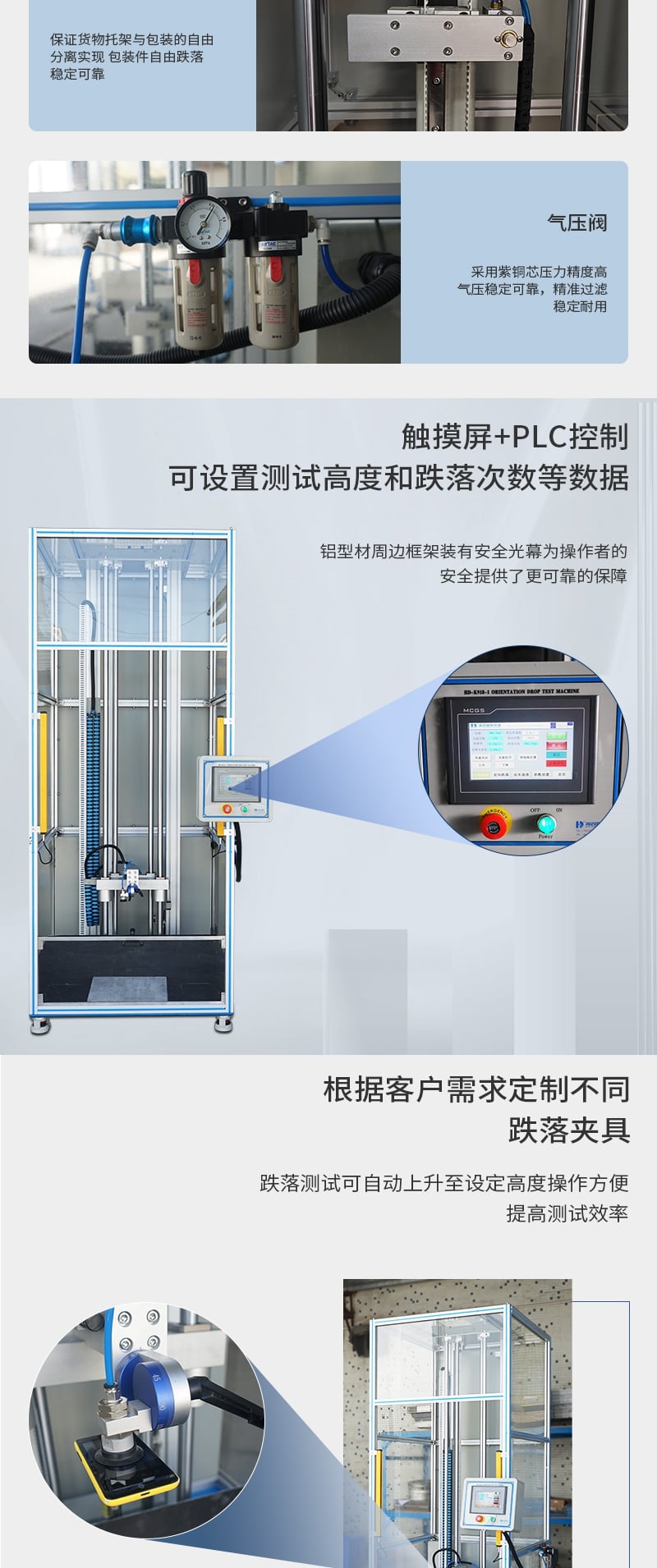

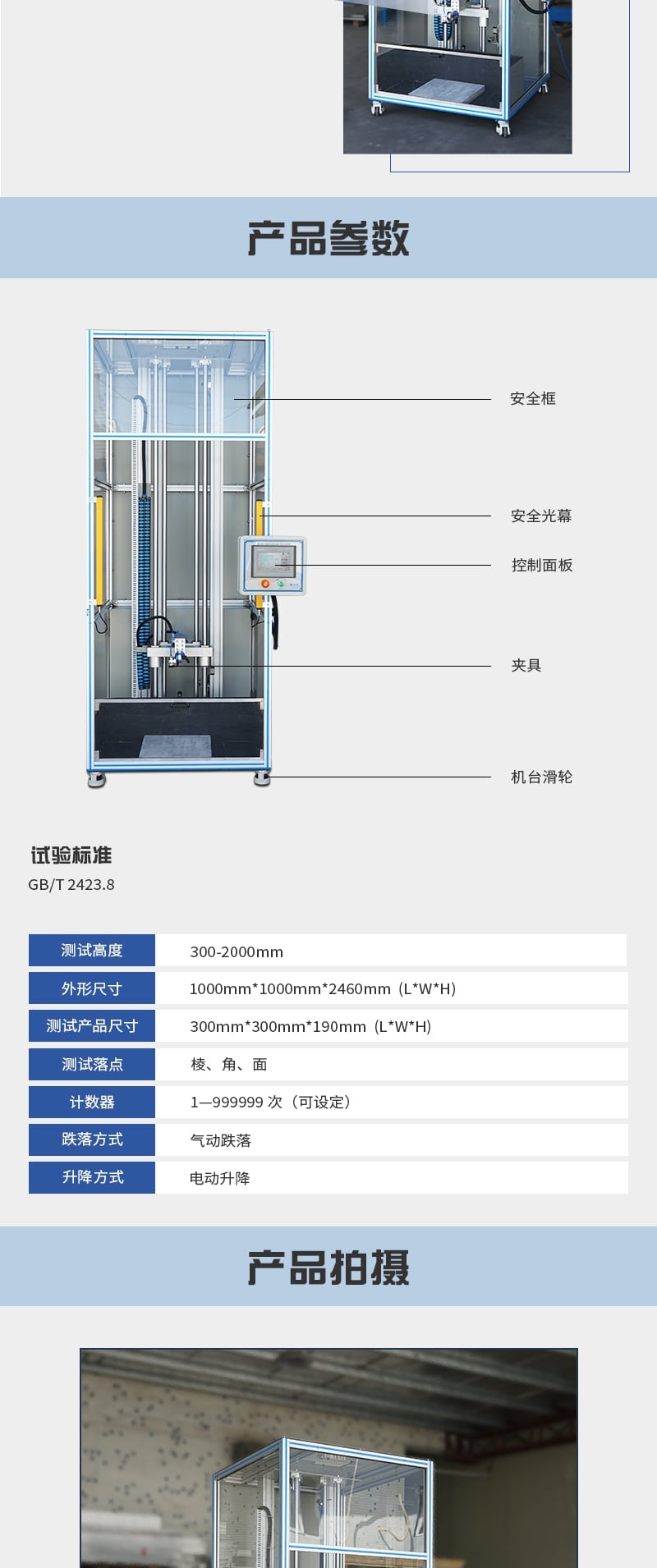

HD-K918-定向跌落试验仪_1_1.JPG HD-K918-定向跌落试验仪_2_1.JPG HD-K918-定向跌落试验仪_3_1.JPG HD-K918-定向跌落试验仪_4_1.JPG HD-K918-定向跌落试验仪_5_1.JPG

一、定向跌落试验仪 产品功能

海达仪器HD-K918 定向跌落试验仪是对手机等电子产品在一定高度进行跌落试验的专用设备，用于测试外壳的耐用程度及内部结构抗摔的性能，可对LCM、手机、PAD、电子书、电子辞典等小型电子产品作指定高度位置的跌落测试。


二、定向跌落试验仪 主要技术参数

指标

参数

测试高度范围

300-1800mm

最大跌落产品重量

2kg

位移精度

±0.5mm

实测加速度

≥9.3m/s²

跌落角度误差

1°～3°

最小脱离高度

300mm

跌落角度

0°～180°

测试落点

菱、角、面

计数器

1—999999 次（可设定）

跌落地板介质

Q235钢板、木板、大理石板

控制方式

PLC 编程触摸屏控制

跌落方式

气动跌落

升降方式

电动升降

外形尺寸

约1000mm*1000mm*2260mm（L*W*H）

最小吸附产品尺寸

约25mm*10mm*10mm（L*W*H）

最大测试产品尺寸

约300mm*300mm*190mm（L*W*H）

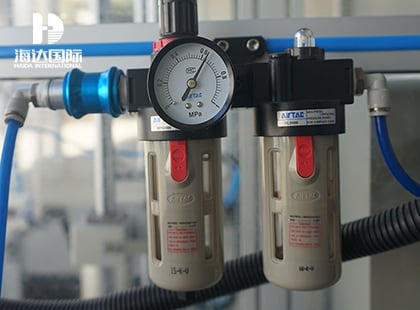

使用气源

≥0.6MPa

电   源

1∮ AC220V

机台重量

约457kg

功   率

约500W

主要测试项目

测试电子产品外壳的耐用程度及内部结构抗摔的性能
（定向跌落/自由跌落/定末速度）

三、定向跌落试验仪 操作原理

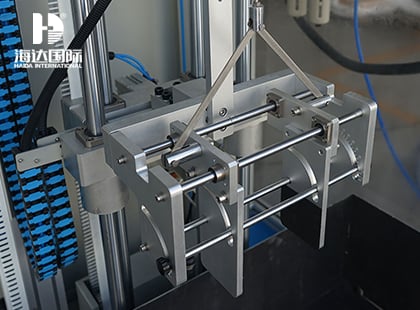

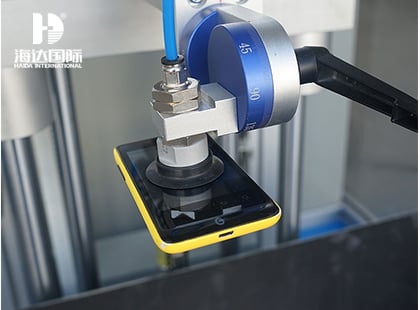

通过PLC触摸屏控制伺服电机驱动跌落机构上的夹持夹具升降，并配合脱钩装置和夹具的释放动作实现棱、角、面的跌落测试。



四、定向跌落试验仪 试验标准

参考GB/T 2423.8


五、定向跌落试验仪 产品特点

（一）硬件特点

1.海达仪器HD-K918 定向跌落试验仪采用电动组件来进行试验高度的调整，定位快速；

2.本试验仪跌落测试可自动上升至设定高度，操作方便，提高测试效率；

3.多种跌落介质：钢板、透明压克力板、木板、水泥板、大理石板；（标配：大理石板、木板、钢板）

4.本试验仪铝型材周边框架装有安全光幕，为操作者的安全提供了更可靠的保障。

5.本试验仪装有再生电阻，防止电机过载，保证操作安全。

（二）软件特点

1.触摸屏+PLC程序控制，可设置测试高度和跌落次数等数据，操作便捷；

2.行程限位保护及异常故障报警提示，保证操作安全。
