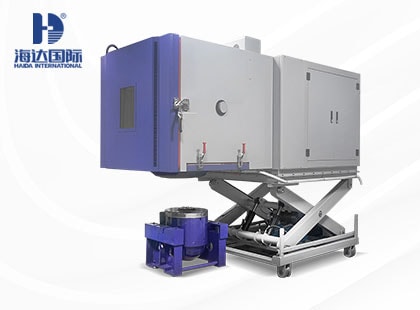

一、三综合温湿度振动试验箱特点

　　1、温度、湿度、振动综合应力试验系统(三综合试验箱)，将温度、湿度气候应力试验与振动等力学应力试验集成一体。试验系统工作时，将(高温或低温，温度变化)应力、 温度应力、振动应力以及电应力按规定的组合方式和周期性空间，同时或分别施加到样品上，与单一应力作用相比，具有环境模拟更真实、试验效率更高等优点，现已广泛应用于航空航天、船舶、汽车等电子产品对环境适应性，使用可靠性的考核与评定，应用于电子产品设计缺陷的早期发现及工艺缺陷的筛选场合。

二、三综合温湿度振动试验箱标准

　　1、GB/T 2423.102-2001 电工电子产品环境试验 第二部分：试验方法 试验：温度(低温，高温)/低气压振动(正弦)综合

　　2、GJB150.24A-2009军用装备实验室环境试验方法 第24部分：温度-湿度-振动-高度试验

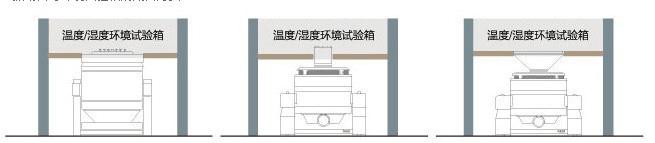

三、三综合温湿度振动试验箱振动系统：

　　1、DC系列通用型电动振动台(水冷)

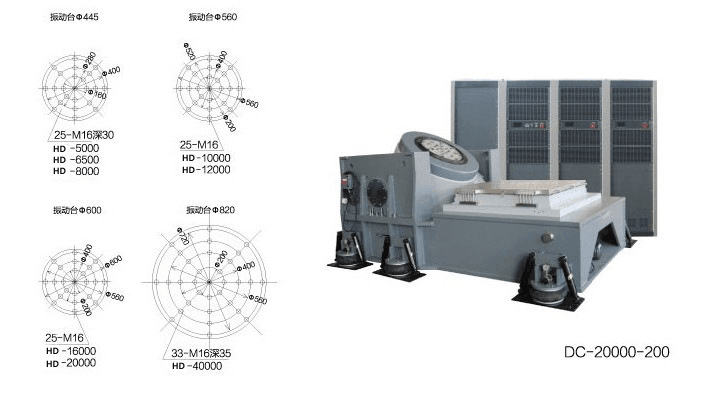

　　2、台面螺孔布置图(单位：mm)

四、三综合温湿度振动试验箱规格参数

　　1、规格参数： R-PTH-Z-306 R-PTH-Z-408 R-PTH-Z-800 R-PTH-Z-1000

　　2、内尺寸HxWxD(cm)： 85x60x60 85x60x80 100x100x80 100x100x100

　　3、外尺寸： 175x80x102 175x80x132 190x120x132 190x120x152

　　4、振动台台面最大尺寸cm：水平台面：400x400 水平台面：400x400 水平台面：400x400 水平台面：400x400

　　垂直台面：400x400 垂直台面：400x400 垂直台面：400x400 垂直台面：400x400

　　5、温度范围：-70℃～150℃(S), -40℃～150℃(L),-20℃～150℃(R)

　　6、湿度范围：20%～98%R.H (10%～98%R.H;5%～98%R.H为特殊选用条件).

　　7、温/湿稳定度：±0.5℃, ±2%.

　　8、温/湿均匀度：±1℃, ±2%.

　　9、温.湿度偏差：≤±2℃/ ±3%RH.

　　10、升温时间：约3～4℃/min.

　　11、降温时间：约0.7℃～1℃/min (特殊要求可定做：快温变型5℃～25℃/min,线性/非线性可调).

　　12、内箱：SUS 304# 8K镜面不锈钢板.

　　13、外箱：优质冷轧钢板，表面防锈处理后静电喷塑.

　　14、保温材料：聚氨酯泡沫+玻璃纤维.

　　15、控制器：自主研发温湿度控制系统.

　　16、显示屏：7英寸，800x480点阵真彩LCD触摸屏.

　　17、设定方式：中英文菜单(切换)，触摸屏输入方式.

　　18、程序容量：250组/12500段/每组32000次循环.

　　19、显示分辨率：温度0.1℃，湿度0.1%RH,时间1S.

　　20、温度测量：PT100铂金电阻.

　　21、湿度测量：干湿球.

　　22、通讯功能：标配：USB,RS-232C接口， 选配：远程操控功能.

　　23、记录功能：采样周期3S到60S任意设定.

　　24、系统：法国(泰康)全封闭压缩机组或德国(比泽尔)半封闭式高效压缩机.

　　25、制冷剂：环保冷媒： 单级一级R-404A, 复叠二级R-23 .

　　26、冷却：风冷或水冷.

　　27、供水方式：磁力泵供水.

　　28、储水容量：30L.

　　29、试验用水：去离子水或蒸馏水.

　　30、加热系统：不锈纲鳍片式加热管加热空气方式.

　　31、加湿系统：不锈钢护套式电热蒸气发生方式.(特点：密封性能极好，有效防止蒸汽流失).

　　32、安全保护：压缩机超压、过载、过热、过流保护;超温保护;漏电保护;风机过载保护;相序保护;加湿干烧保护;水箱缺水警报系统.

　　33、标准配置：观视窗;视窗观测灯;测试孔(￠50x1只); 试料架(2组); 超温保护器; 时间信号接口.

　　34、选配件：有纸或无纸记录仪;特殊规格测试孔;特殊规格样品架;10寸液晶触摸屏.

　　35、电源：AC3￠5W380V50HZ.
